COEVALUACIÓN

INFORMACIÓN PARA LA COEVALUACIÓN

 Medios de transmisión para una red LAN.

• Los cables (coaxial, fibra optica, par trenzado).
• Los medios inalámbricos.

Categorías del cable de par trenzado.

El cable de par trenzado es un medio de conexión usado en telecomunicaciones en el que dos conductores eléctricos aislados son entrelazados para anular las interferencias de fuentes externas y diafonía de los cables adyacentes.
UTP y STP.

• Categoría 1: Cable de par trenzado sin apantallar, se adapta para los servicios de voz, pero no a los datos.

• Categoría 2: Cable de par trenzado sin apantallar, este cable tiene cuatro pares trenzados y está certificado para transmisión de 4 mbps.

• Categoría 3: Cable de par trenzado que soporta velocidades de transmisión de 10 mbps de ethernet 10Base-T, la transmisión en una red Token Ring es de 4 mbps. Este cable tiene cuatro pares.

• Categoría 4: Cable par trenzado certificado para velocidades de 16 mbps. Este cable tiene cuatro pares.

• Categoría 5: Es un cable de cobre par trenzado de cuatro hilos de 100 OHMIOS. La transmisión de este cable puede se a 100 mbps para soportar las nuevas tecnologías como ATM (Asynchronous Transfer Mode).

• 10Base-T: Cable de par trenzado con una longitud aproximada de 500 mts, a una velocidad de 10 mbps

• 1Base-5: Cable de par trenzado con una longitud extrema de 500 mts, a una velocidad de 1 mbps.

• 100Base-T: (Ethernet Rápida) Cable de par trenzado, nuevo estándar que soporta velocidades de 100 mbps que utiliza el método de acceso CSMA/CD.

•  00VG AnyLan: Nuevo estándar Ethernet que soporta velocidades de 100 mbps utilizando un nuevo método de acceso por prioridad de demandas sobre configuraciones de cableado par trenzado.

Impedancias del cable coaxial.

Existen múltiples tipos de cable coaxial, cada uno con un diámetro e impedancia diferentes.

Impedancia: Resistencia aparente de un circuito dotado de capacidad y auto-inducción al flujo de una corriente de energía eléctrica alterna, equivalente a la resistencia efectiva cuando la corriente es continua.

Tipo	Impedancia [Ω]	Núcleo	dieléctrico			Diámetro		Tren-zado	Veloci-dad
			tipo	[in]	[mm]	[in]	[mm]
RG-6/U	75	1.0 mm	Sólido PE	0.185	4.7	0.332	8.4	doble	0.75
RG-6/UQ	75		Sólido PE			0.298	7.62
RG-8/U	50	2.17 mm	Sólido PE	0.285	7.2	0.405	10.3
RG-9/U	51		Sólido PE			0.420	10.7
RG-11/U	75	1.63 mm	Sólido PE	0.285	7.2	0.412	10.5		0.66
RG-58	50	0.9 mm	Sólido PE	0.116	2.9	0.195	5.0	simple	0.66
RG-59	75	0.81 mm	Sólido PE	0.146	3.7	0.242	6.1	simple	0.66
RG-62/U	92		Sólido PE			0.242	6.1	simple	0.84
RG-62A	93		ASP			0.242	6.1	simple
RG-174/U	50	0.48 mm	Sólido PE	0.100	2.5	0.100	2.55	simple
RG-178/U	50	7×0.1 mm Ag pltd Cu clad Steel	PTFE	0.033	0.84	0.071	1.8	simple	0.69
RG-179/U	75	7×0.1 mm Ag pltd Cu	PTFE	0.063	1.6	0.098	2.5	simple	0.67
RG-213/U	50	7×0.0296 en Cu	Sólido PE	0.285	7.2	0.405	10.3	simple	0.66
RG-214/U	50	7×0.0296 en	PTFE	0.285	7.2	0.425	10.8	doble	0.66
RG-218	50	0.195 en Cu	Sólido PE	0.660 (0.680?)	16.76 (17.27?)	0.870	22	simple	0.66
RG-223	50	2.74mm	PE Foam	.285	7.24	.405	10.29	doble
RG-316/U	50	7×0.0067 in	PTFE	0.060	1.5	0.102	2.6	simple

¿Cómo funciona la fibra óptica?

Los dos principios por los que la fibra funciona son la Reflexión y la Refracción. Ellos son los culpables de llevar esto adelante.

• REFRACCIÓN: es el cambio de dirección que llevan las ondas cuando pasan de un medio a otro.

• REFLEXIÓN: también es el cambio de dirección de la onda, pero hacia el origen.

• MONOMODO: se transmite un sólo haz de luz por el interior de la fibra. Tienen un alcance de transmisión de 300 km. en condiciones ideales, siendo la fuente de luz un láser.

• MULTIMODO: se pueden transmitir varios haces de luz por el interior de la fibra. Generalmente su fuente de luz son IODOS de baja intensidad, teniendo distancias cortas de propagación (2 o 3 Km), pero son más baratas y más fáciles de instalar.

Conector de cable de par trenzado.

El conector que usaremos para realizar las terminaciones de los cables se denominan RJ45 y son conectores similares a los usados para las conexiones telefónicas (RJ11) pero cuentan con ocho contactos.



Norma más común para los cables de par trenzado.

Existen dos normas para el cableado estructurado la norma /EIA/TIA-568-A y la norma TIA/EIA-568-B. La intención de estos estándares es proveer una serie de prácticas recomendadas para el diseño y la instalación de sistemas de cableado que soporten una amplia variedad de los servicios existentes, y la posibilidad de soportar servicios futuros que sean diseñados considerando los estándares de cableado.

 1.- La norma ANSI/EIA/TIA-568-A es el documento principal que regula todo lo concerniente a edificios comerciales donde también se hacen algunas recomendaciones para:

• Las topologías.
• La distancia máxima de los cables.
• El rendimiento de los componentes.
• Las tomas y los conectores de telecomunicaciones.

  2.- La norma TIA/EIA-568-B pretende definir estándares que permitan el diseño e implementación de sistemas de cableado estructurado para edificios de oficinas, y entre edificios de campus universitarios. La mayor parte del estándar se ocupa de definir los tipos de cables, distancias, conectores, arquitecturas de sistemas de cableado, estándares para los terminales y características de prestación, requerimientos de instalación del cableado, y métodos de comprobación de los cables instalados.

Diferencia entre normas

INTRODUCCIÓN A REDES

¿Qué es una red? Una red informática es un conjunto de dispositivos interconectados entre sí a través de un medio, que intercambian información y comparten recursos.

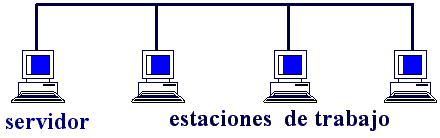

1.- MENCIONA LAS PARTES BÁSICAS PARA TENER UNA RED

Servidor.

Es una computadora utilizada para gestionar el sistema de archivos de la red, da servicio a las impresoras, controla las comunicaciones y realiza otras funciones. Puede ser dedicado o no dedicado.

Estaciones de trabajo.

Son los equipos, sistemas inteligentes. Se pueden conectar a través de la placa de conexión de red y el cableado correspondiente.

Tarjeta de Red.

Permiten conectar el cableado entre servidores y estaciones de trabajo. Las placas contienen los protocolos y órdenes necesarios para soportar el tipo de red al que está destinada. Muchas tienen memoria adicional para almacenar temporalmente los paquetes de datos enviados y recibidos, mejorando el rendimiento de la red. El tipo de conexión que necesita es RJ-45 para par trenzado o BNC para cable coaxial.

Cableado.

La velocidad y longitud del tendido son otros factores a tener en cuenta el tipo de cable a utilizar.

A) Par Trenzado: Consiste en dos hilos de cobre trenzado, aislados de forma independiente y trenzados entre sí. El par está cubierto por una capa aislante externa.

B) Cable Coaxial: Se compone de un hilo conductor de cobre envuelto por una malla trenzada plana que hace las funciones de tierra. entre el hilo conductor y la malla hay una capa gruesa de material aislante, y todo el conjunto está protegido por una cobertura externa.

C) Fibra Óptica: El cable consta de dos núcleos ópticos, uno interno y otro externo, que refractan la luz de forma distinta. La fibra está encapsulada en un cable protector.

CONMUTADOR (SWITCH).

Utilizan la información de la dirección de cada paquete (TCP/IP) para controlar el flujo del tráfico de la red. Por medio de la motorización de los paquetes que recibe, un conmutador distingue qué dispositivos están conectados a sus puertos, y envía los paquetes a los puertos adecuados solamente. Reduce la cantidad de tráfico innecesario porque la información recibida en un puerto se envía solamente al dispositivo que tiene la dirección de destino correcta.

ENRUTADOR (ROUTER).
Es un dispositivo de interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.

MÓDEM.
Convierte las señales digitales en analógicas (modulación) y viceversa (demodulación), permitiendo la comunicación entre computadoras través de la línea telefónica o del cablemódem. Este aparato sirve para enviar la señal moduladora mediante otra señal llamada portadora.

II. MENCIONA TRES TOPOLOGIAS DE RED

Red en anillo
Topología de red en la que las estaciones se conectan formando un anillo. Cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación del anillo.
Red en árbol
Topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas.
Red malla
 Esta es una topología de red en la que cada nodo está conectado a todos los nodos.

III. MENCIONA TRES TIPOS DE RED
A) LAN (Local Area Network). Las redes de área local son redes pequeñas, entendiendo como pequeñas las redes de una oficina, de un edificio. Debido a sus limitadas dimensiones, son redes muy rápidas en las cuales cada estación se puede comunicar con el resto. Están restringidas en tamaño, lo cual significa que el tiempo de transmisión, en el peor de los casos, se conoce. Además, simplifica la administración de la red.

B) WAN (Wide Area Network). Las redes de área extensa son redes punto a punto que interconectan países y continentes. Al tener que recorrer una gran distancia sus velocidades son menores que en las LAN aunque son capaces de transportar una mayor cantidad de datos. El alcance es una gran área geográfica, como por ejemplo: una ciudad o un continente. Está formada por una vasta cantidad de computadoras interconectadas (llamadas hosts), por medio de subredes de comunicación o subredes pequeñas, con el fin de ejecutar aplicaciones, programas, etc.

C) MAN (Metropolitan Area Network). Las redes de área metropolitana comprenden una ubicación geográfica determinada "ciudad, municipio", y su distancia de cobertura es mayor de 4 Kmts. Son redes con dos buses unidireccionales, cada uno de ellos es independiente del otro en cuanto a la transferencia de datos. Es básicamente una gran versión de LAN y usa una tecnología similar. Puede cubrir un grupo de oficinas de una misma corporación o ciudad, esta puede ser pública o privada.

ACTIVIDAD DEL DÍA 17 DE FEBRERO DE 2015

TEMARIO

UNIDAD 1 INTRODUCCION

TEMA 1.- INTRODUCCION
TEMA 2.- COMPONENTES FISICOS DE UNA RED
TEMA 3.- COMPONENTES LOGICOS DE UNA RED

UNIDAD 2. DETECCION, AISLAMIENTO Y CORRECCION DE PROBLEMAS

TEMA 4.- DETECCION
TEMA 5.- METODOS DE RESOLUCION DE PROBLEMAS
TEMA 6.- DETECCION, AISLAMIENTO Y CORRECCION EN EL HARDWARE
TEMA 7.- TIPOS DE PROBLEMAS EN LA RED DE WINDOWS Y COMO
RESOLVERLOS
TEMA 8.-RESOLVER PROBLEMAS DE SOFTWARE EN LA RED

UNIDAD 3. REALIZA CAMBIOS Y ACTUALIZACIONES A LA RED

TEMA 9.- ACTUALIZAR EL SOFTWARE DE SEGURIDAD DE UNA RED LAN
TEMA 10.- USO DE PARCHES
TEMA 11.- ASIGNACION DINAMICA DE DIRECCIONES IP
TEMA 12.- CONSIDERACIONES PARA REALIZAR CAMBIOS EN UNA RED.
TEMA 13.- PROCESO DE REDISEÑO E INSTALACION (PROYECTO)
